Łącznik plastikowy z rdzeniem metalowym do profili 30x30x2mm, typ 3D5 V30 MS

Łącznik plastikowy z rdzeniem metalowym do profili aluminiowych 30x30x2mm
Typ 3D5 V30 MS | kolor szary

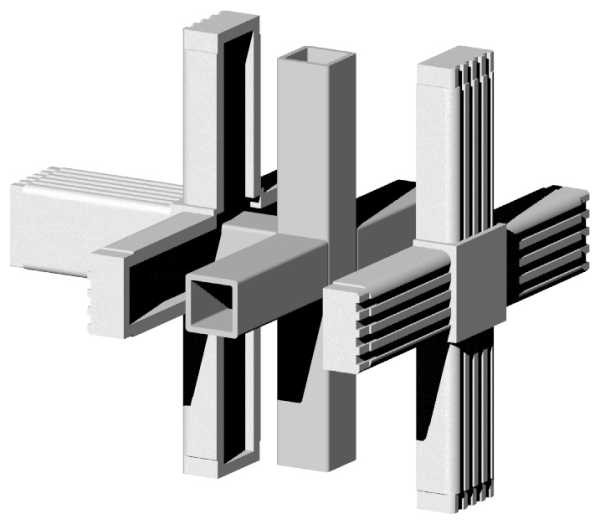

Oferujemy wytrzymały łącznik do profili aluminiowych 30x30x2 mm, przeznaczony do budowy stabilnych konstrukcji modułowych. Łącznik wykonany jest z wysokiej jakości poliamidu. Konstrukcja jest dwuczęściowa, a jej wnętrze wzmocnione zostało zgrzewaną rurą kwadratową V15×15×1,5 mm ze stali St37, zgodnie z normą EN 10305-5 (DIN 2395), co zapewnia bardzo wysoką odporność na obciążenia statyczne.

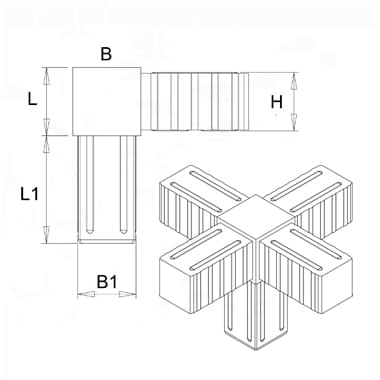

Wymiary:

• B = L = 30 mm – wymiary zewnętrzne łącznika

• L1 = 48 mm – długość wtyku

• B1 = H = 26 mm – wymiary zewnętrzne wtyku

• Widoczna po montażu krawędź złącza: 30 mm

Wytrzymałość:
Złącze ze stalowym rdzeniem V15×15 osiąga maksymalną wytrzymałość na ściskanie do 400 kg na jedno złącze, przy zachowaniu obciążenia ściśle statycznego. Odległość punktu przyłożenia siły od zewnętrznej ściany profilu nie powinna przekraczać 10 mm. Najlepsze parametry uzyskuje się w konstrukcjach zamkniętych (blokowych).

Zastosowanie:

• regały magazynowe i domowe

• regały pod akwaria i terraria

• konstrukcje meblowe i stelaże

• zabudowy garaży, piwnic i kamperów

• systemy modułowe z profili aluminiowych

Zasady bezpieczeństwa:
Łącznik przeznaczony wyłącznie do obciążeń statycznych. Stosowanie regulowanych złączek lub dodatkowych elementów może obniżyć nośność całej konstrukcji. Zalecane jest projektowanie konstrukcji zamkniętych.
