Łącznik plastikowy z rdzeniem metalowym do profili aluminiowych 20x20x1,5mm, typ 2D3 V20 M , czarny

Łącznik plastikowy z rdzeniem metalowym do profili aluminiowych 20×20×1,5 mm
Typ 2D3 V20 M | kolor czarny

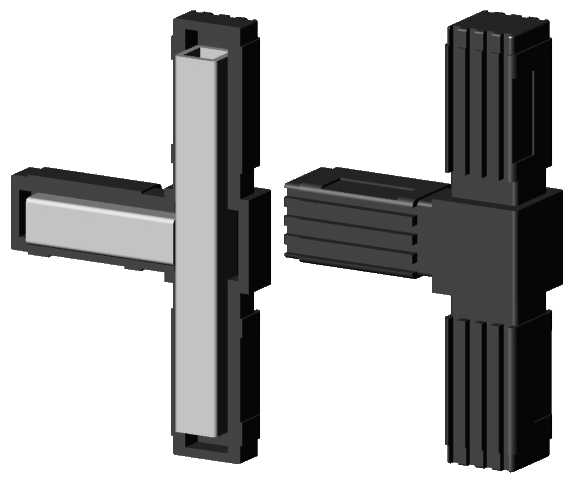

Oferujemy wytrzymały łącznik do profili aluminiowych 20×20×1,5 mm, przeznaczony do budowy stabilnych konstrukcji modułowych. Łącznik wykonany jest z poliamidu, a jego wnętrze wzmocnione zostało stalowym rdzeniem w postaci kwadratowej rury V10×10×1,5 mm ze stali St37, zgodnie z normą EN 10305-5 (DIN 2395), co zapewnia wysoką odporność na obciążenia statyczne.

Wymiary:
B = L = 20 mm – wymiary zewnętrzne łącznika
L1 = 36 mm – długość wtyku
B1 = H = 17 mm – wymiary zewnętrzne wtyku
Widoczna po montażu krawędź złącza: 20 mm

Wytrzymałość:
Złącze ze stalowym rdzeniem V10×10 osiąga maksymalną wytrzymałość na ściskanie do 300 kg na jedno złącze, pod warunkiem zachowania obciążenia ściśle statycznego, bez obciążeń dynamicznych. Odległość punktu przyłożenia siły od zewnętrznej ściany profilu nie powinna przekraczać 10 mm. Najlepsze parametry uzyskuje się w konstrukcjach zamkniętych.

Zastosowanie:
budowa regałów magazynowych i domowych
konstrukcje pod akwaria i terraria
zabudowy garaży i piwnic
konstrukcje meblowe i stelaże
zabudowy kamperów i pojazdów użytkowych
systemy modułowe z profili aluminiowych

Zasady bezpieczeństwa:
łącznik przeznaczony wyłącznie do obciążeń statycznych
stosowanie regulowanych złączek lub elementów dodatkowych może obniżyć nośność całej konstrukcji
zalecane jest projektowanie konstrukcji zamkniętych
nie przekraczać dopuszczalnych obciążeń

Produkt idealny do solidnych i bezpiecznych konstrukcji modułowych.
