Łącznik plastikowy z rdzeniem metalowym do profili aluminiowych 20x20x1,5mm, typ 3D6 V20 M , czarny

Dostępność: duża ilość
Wysyłka w: 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 21,99 zł
zawiera 23% VAT, bez kosztów dostawy
21.99
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: -
Kod produktu: 319

Opis

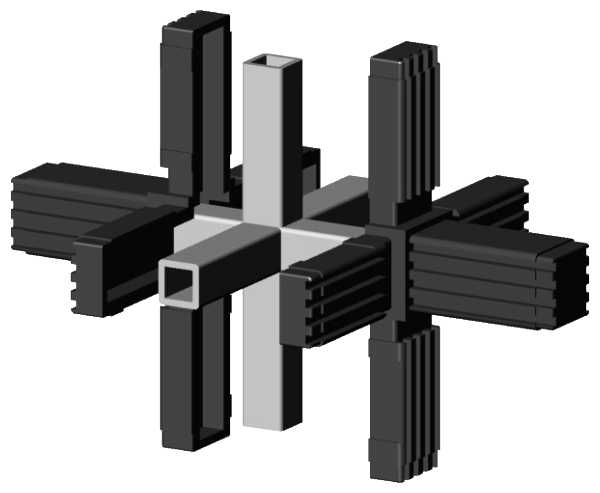

Łącznik plastikowy z rdzeniem metalowym do profili aluminiowych 20x20x1,5mm, typ 3D6 V20 M , czarny

B=L = 20mm

L1 = 36mm

B1=H = 17mm

Łącznik zbudowany z poliamidu, dwuczęściowy wewnątrz rura kwadratowa, zgrzewana  V10x10x1,5 mm St37 zgodnie z EN 10305-5 (DIN 2395) - wysokie statyczne obciążenia.
-Widoczne po montażu złącza modułu długość krawędzi: 20 mm.

Moc maksymalną złączy

Złącze ze stalowym rdzeniem V10x10 ma wytrzymałości na ściskanie do 200 kg na styku złącza poziomego w następujących warunkach:

  • Odległość zewnętrznej ściany pionowej od rury zewnętrznej krawędzi ładunku nie może przekraczać maksymalnie 10 mm.
  • W dolnej części obciążenia są sztywne (patrz rysunek).
  • Obciążenie jest ściśle statyczne, czyli bez dynamicznego przenoszenie obciążeń.

Projekt całkowitej pionowej wytrzymałości na ściskanie w blokach zamkniętych jest Max 200 kg na złącze.

Uwaga, korzystanie z artykułów takich jak regulowany złączki itp. oraz elementy mocowane do konstrukcji złącza mogą zmniejszyć te wartości dla całej jednostki! Najlepszą metodą jest konstruowanie zamkniętych bloków!

Obrazy poglądowe dla złączy ( rysunki dla złączy 25x25x1,5 i 30x30x2 mm )
